在人類所處的自然環境中，電閃雷鳴屬極為普遍之自然力現像，其落擊之處將顯現出極高之脈沖電流與電壓，且周邊區域亦會隨之產生較高水平的脈沖電壓。同樣地，于電力系統之內的開關設備之合斷操作環節，亦可能引發瞬間的脈沖電壓現象。此類突顯之瞬態脈沖電壓幅度常高達數十千伏乃至幾百千伏以上，這無疑將對設備造成損害，甚至威脅到人員生命安全。因此，開展沖擊電壓實驗研究顯得尤為重要。另一方面，通過模擬自然雷電現象以探究放電機理，同樣具有深遠的科學價值。在此過程中，我們常常依賴雷擊沖擊試驗系統這套裝置來實現相關研究。接下來，我將詳細闡述這套裝置的主要功能及其應用。
控制系統主要具備以下測控功能：
1. 測量顯示量：包括直流充電電壓、變壓器原邊電流以及發生器本體球隙距離等參數。
2. 狀態顯示量：包括主電源接觸器的合切狀態、接地裝置的投切狀態、發生器球隙的觸發狀態以及發生器充電電壓極性狀態等信息。
3. 控制：該控制系統具備手動、自動以及程序控制三種模式，各個層次的功能均相對獨立。采用可控硅調壓技術，配備有充電電壓反饋測量系統。此外，點火球隙及截波球隙距離皆可手動及自動調節，并在液晶面板上實時顯示。具備可調時延的截波觸發脈沖，同時還設有發生器點火觸發的反饋系統。采用函數控制恒流充電方式，使得充電電壓的穩定性能夠達到0.5%的精確度。液晶面板可直觀顯示沖擊發生器的充電電壓及充電過程，精度達1%，用戶可直接通過面板輸入所需的充電電壓和充電時間。此外，還具備充電異常保護功能，可自動或手動發出觸發點火脈沖沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等情況。設備主體及充電部分的接地和接地解除控制均可自動或手動完成。另外，還可以自動或手動控制充電電壓的充電過程，并在出現異常情況時發出警報聲。
4. 保護及聯鎖：包括過電流保護、過電壓保護、充電異常保護、門開關連鎖、接地機構連鎖以及極性轉換連鎖等多種功能。

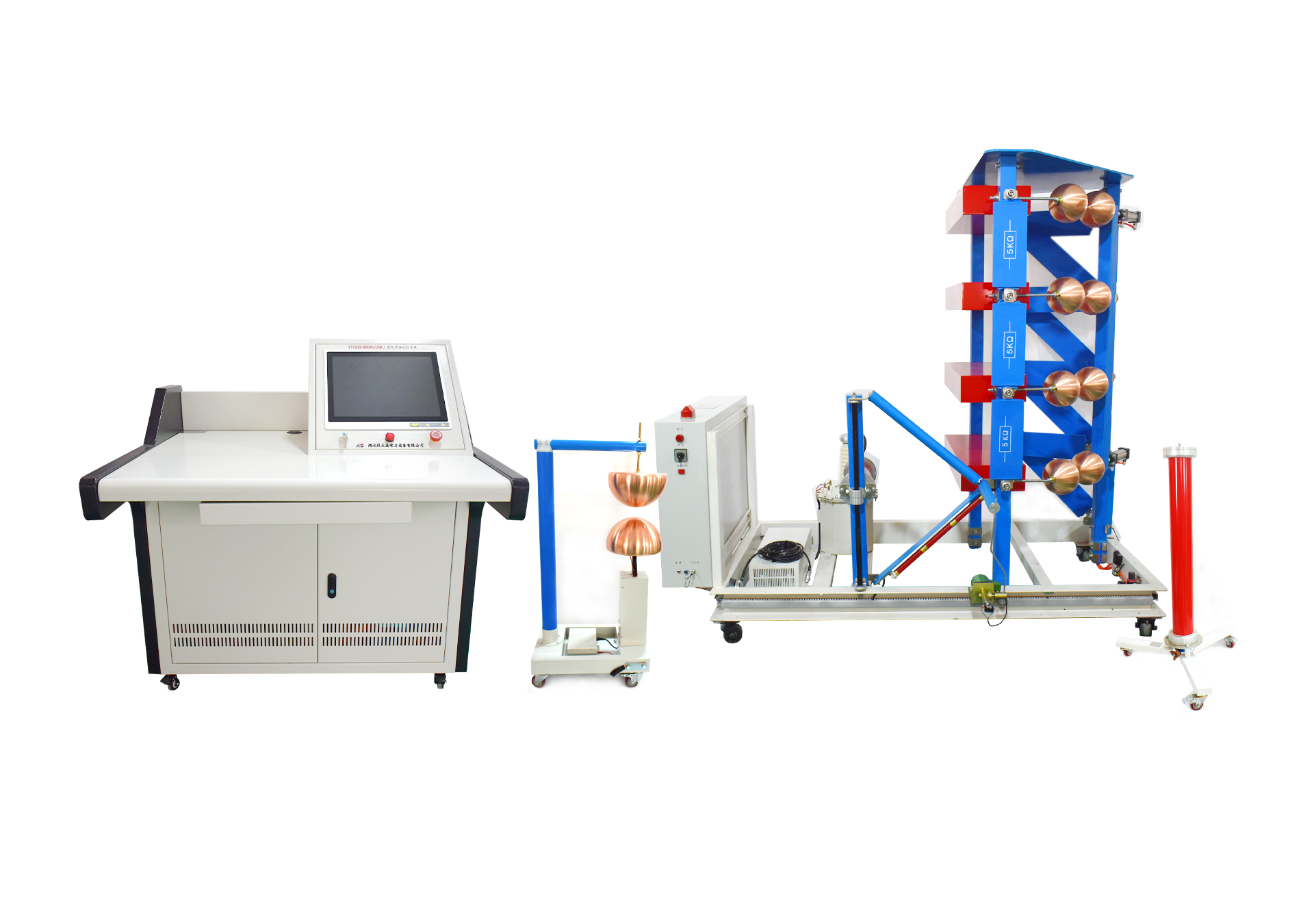

雷電沖擊電壓發生器是一款專為了模擬自然雷電高壓危害情形的試驗裝置，其可以很好地我們電力人員提前做好沖擊電壓的試驗研究。
